示波管的工作原理:

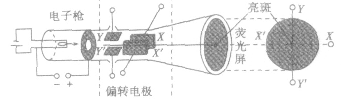

(1)示波管的構造示波器的核心部件是示波管，示渡管的構造簡圖如圖所示，也可將示波管的結構大致分為三部分，即電子槍、偏轉電極和熒光屏。
(2)示波管的原理:
①偏轉電極不加電壓時，從電子槍射出的電子將沿直線運動，射到熒光屏的中心點形成一個亮斑。
②在
加電壓時，則電子被加速，偏轉后射到

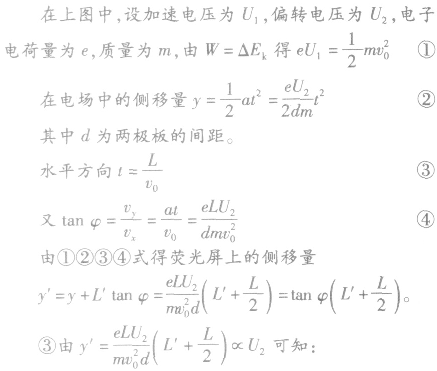

所在直線上某一點，形成一個亮斑 (不在中心)。如圖所示。
若在
上加一隨時間均勻變化的電壓
則在熒光屏
直線上的光斑勻速移動，考慮到視覺暫留與熒光的余輝效應，熒光屏上會形成一條水平亮線。
若在偏轉電極
上加一正弦電壓
，則光斑在熒光屏
直線上的側移量也將按正弦規律變化，
。即亮斑在熒光屏
直線上做簡諧運動而形成一條豎直亮線。
若在偏轉電極
上同時加
的電壓時，打在熒光屏上的光斑同時參與兩種運動．當它們滿足一定條件時，熒光屏上就會出現
變化的波形圖像。
